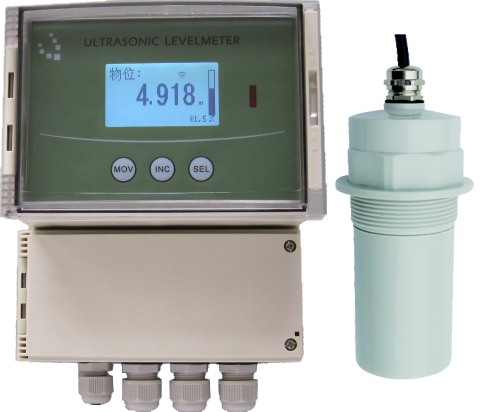

  • 产品详情

由于明渠流量计是非接触测量，能在较恶劣的环境中应用。应用场所有城市供水引水渠、火电厂冷却引水河排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等。

一、特点：

▶ 明渠流量随液位按1mm 的精度检测，液位每1mm 的变化，明渠流量随之变化，检测精度更高，流量计量更准确。

▶ 适应多种堰槽：巴歇尔槽(ISO)、直角三角堰、矩形堰。

▶ 多种流量计量单位可选。

▶ 全密闭结构，耐强腐蚀。

▶ 超强抗干扰能力。

▶ 低盲区、高灵敏度、高稳定性。

▶ 可提供最多6 个继电器开关量信号。

▶ 可提供MODBUS-RTU 数字信号。

▶ 主机与超声波探头距离可达1000 米。

▶ 交流或直流供电形式可选。

▶ 可提供遥控器设定参数，方便操作。

二、技术参数


主要参数具体说明
堰槽协议
ISO版：巴歇尔槽（1-23号）、有边/无边矩形堰（25/50/75/100cm，自定义矩形宽）、三角堰（30°/ 45°/ 60°/ 90°/ 120°，自定义堰槽）。
国标版：巴歇尔槽（1-25号）、矩形堰（25/50/75/100cm）、直角三角堰。
液位分辨率1mm
液位误差1mm或满量程的0.2%（平静水面）
显示方式图形液晶显示（带背光）
参数设定方式3位有感按键（手操器可选）
瞬时流量显示范围0.000-999999L/S或m³/h或m³/min（自动调整）
累积流量显示最大值99999999.9m³/h
模拟信号输出4-20mA，对应于瞬时流量
负载电阻0-500Ω
通讯接口RS485，标准MODBUS-RTU协议
继电器输出上、下限报警和控制（瞬时流量和水位）
继电器模式常开/常闭（可设定）
继电器数量最多6个
继电器规格5A 250VAC/30VDC
供电电源交流220V AC/直流24V DC
检测周期1S（可调）
仪表环境温度-40℃~+75℃
仪表防护等级IP67
仪表安装方式墙挂式
探头量程0.00-4.00m（液位）
盲区0.20m
探头防护等级IP68
探头环境温度-40℃~+70℃
探头引出电缆10m（可加长至1000米）
探头安装方式螺纹、法兰、支架


三、工作原理：

   超声波探头安装在堰槽上部(参见上图)，其周期性向液面发射一束超声波，该束声波到达液面后被反射由探头接收，主机测得该过程的传播时问t，根据己知声速v即可得出液面至探头的距离d（测距值），在己知探头至堰槽底部距离即安装高度H的前提下，即可换算出液位高度h，计算公式为：h=H-d   d=V*/2

四、产品选型



举例说明：ULFM-DC1C1R2L10P

ULFM系列明渠流量计，供电电源：DC24V，堰槽标准：国标，输出信号：4-20mA，通讯接口：RS485，继电器输出：2个，探头线缆长度：10m标配，带主机防护箱


四、产品选型



举例说明：ULFM-DC1C1R2L10P

ULFM系列明渠流量计，供电电源：DC24V，堰槽标准：国标，输出信号：4-20mA，通讯接口：RS485，继电器输出：2个，探头线缆长度：10m标配，带主机防护箱


四、产品选型



举例说明：ULFM-DC1C1R2L10P

ULFM系列明渠流量计，供电电源：DC24V，堰槽标准：国标，输出信号：4-20mA，通讯接口：RS485，继电器输出：2个，探头线缆长度：10m标配，带主机防护箱


四、产品选型



举例说明：ULFM-DC1C1R2L10P

ULFM系列明渠流量计，供电电源：DC24V，堰槽标准：国标，输出信号：4-20mA，通讯接口：RS485，继电器输出：2个，探头线缆长度：10m标配，带主机防护箱




其中：   h：液位值   d：测距值V：声速   t：传播时问。

   容器内的气体温度对声速有一定影响，所以还应测出气体温度T，以修正声速V。

   对于确定的量水堰槽，其流过的液体流量与当时的液位为确定的函数关系，即Q=h(×)，Q为瞬时流量，h为液位值，主机根据确定的堰槽类型，即可根据液位获得流量值。

超声波明渠流量计对流量的测量，首先是测出探头至液面的距离，之后通过换算得出液位值，再换算得出流量值，了解这一点对仪表的安装调试很重要。



四、产品选型



举例说明：ULFM-DC1C1R2L10P

ULFM系列明渠流量计，供电电源：DC24V，堰槽标准：国标，输出信号：4-20mA，通讯接口：RS485，继电器输出：2个，探头线缆长度：10m标配，带主机防护箱



其中：   h：液位值   d：测距值V：声速   t：传播时问。

   容器内的气体温度对声速有一定影响，所以还应测出气体温度T，以修正声速V。

   对于确定的量水堰槽，其流过的液体流量与当时的液位为确定的函数关系，即Q=h(×)，Q为瞬时流量，h为液位值，主机根据确定的堰槽类型，即可根据液位获得流量值。

超声波明渠流量计对流量的测量，首先是测出探头至液面的距离，之后通过换算得出液位值，再换算得出流量值，了解这一点对仪表的安装调试很重要。


   容器内的气体温度对声速有一定影响，所以还应测出气体温度T，以修正声速V。

   对于确定的量水堰槽，其流过的液体流量与当时的液位为确定的函数关系，即Q=h(×)，Q为瞬时流量，h为液位值，主机根据确定的堰槽类型，即可根据液位获得流量值。

超声波明渠流量计对流量的测量，首先是测出探头至液面的距离，之后通过换算得出液位值，再换算得出流量值，了解这一点对仪表的安装调试很重要。
