河北东明牛皮制革有限公司

污水处理控制系统

系统意义：

工业的迅猛发展，生活水平的大幅提高用，水资源缺乏问题日益突出。城市污水处理系统对解决水资源缺乏，促进社会可持续发展有着十分重要的意义。目前城市污水处理厂存在运行成本高，经济效益差，控制系统落后等问题。提高污水处理厂自动控制的程度和引入先进控制技术，是降低运行成本、提高生产运行效率的关键。
　　污水处理的自动控制系统‍采用计算机技术、跟踪经常变化的水处理情况，检测不同时间的水质指标数据，在计算机上动态现实，对这些数据进行分析处理，并记录下来，以备在需要的时候查阅。通过分析数据趋势走向，随时调整个设备及工艺过程参数，使其达到优化控制状态，经济运行，节省能耗。采用计算机代替人工操作，减少事故，保证安全，降低劳动强度，节约人力，甚至可以完成许多人工难以完成的任务，提高运行的可靠性。

系统概述：

   污水处理厂的控制系统设计基于现代先进控制思想，采用分散控制、集中监测管理的控制方式。北京合世的自动化控制系统应用于污水处理厂，完全能满足污水处理工艺的要求，提供了一种高可靠性、低成本、更优化的控制方案。

整个系统由1个中央控制室、4个现场PLC控制站组成。现场PLC控制站，由可编程序控制器（PLC）系统及检测仪表组成，对污水处理厂各工艺过程进行分散控制；再由中央控制室（CCR），对全厂实行集中管理。中央控制室、PLC控制站之间的数据通讯采用高速的、实时的工业以太网，网络结构为环形，通讯速率为100Mbps，传输介质为光纤。中央控制站设于综合楼中控室；现场控制站设4个，分别位于进水泵房（1＃PLC控制站）、变配电间（2＃PLC控制站）、鼓风机房（3＃PLC控制站）、污泥浓缩脱水机房（4＃PLC控制站）。

控制系统架构图：

控制系统三维组态界面：

控制系统工艺流程监控界面

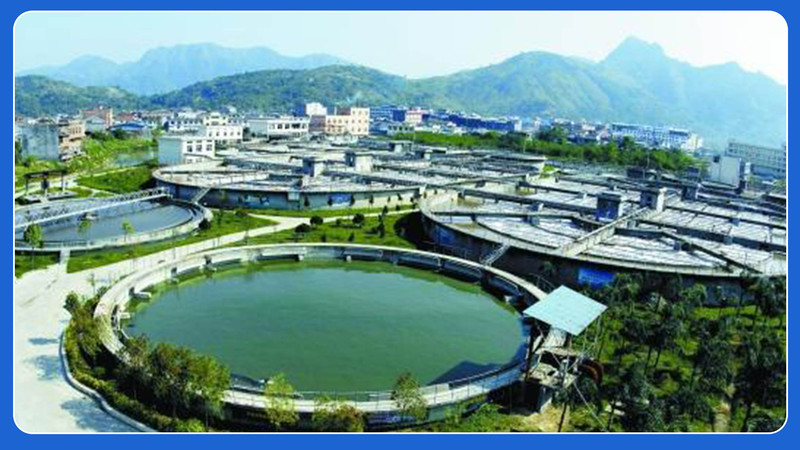

施工图片
